JBF4143输出模块

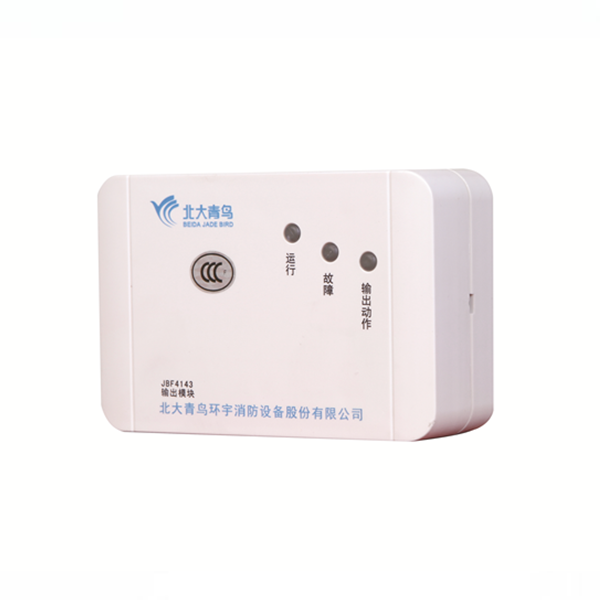

产品介绍
功能特点
内置微处理器。
电子编码方式,可通过专用电子编码器。
可同时输出两组动合(动断)触点,进行背景音乐与应急广播之间的切换。
四总线通讯方式,其中信号线无极性,电源线有极性。功耗低,最远传输距离1500m。
具备应急广播扬声器线路故障检测功能。
插拔式结构,易于施工、维护方便。
技术参数列表
内容 | 技术参数 |
工作电压 | DC.24V联动电源提供,区分正负极性。 |
回路总线 | DC16-30V控制器提供,调制型,两总线,无极性。 |
监视电流 | ≤0.3mA(24V) |
动作电流 | ≤3mA(24V) |
编码方式 | 使用专用电子编码器 |
编码范围 | 1-200 |
工作温度 | -10…+40℃ |
贮存温度 | -20…+50℃ |
相对湿度 | ≤95%(40±2℃) |
输出触点负载 | 两组DC.30V/2A |
外形尺寸 | 120mm长 × 82mm 宽× 43mm高 |
确认灯 | 红色,设备动作后确认灯点亮 |
执行标准 | GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
JBF4143输出模块采用明装方式。
在安装位置将模块盒固定(使用M4螺钉),安装孔距为60mm。
两总线采用ZR-RVS-2×1.5mm2双绞线,电源线采用NH-BV-2×2.5mm2导线。
使用专用的电子编码器来设定地址码(1-200)。
JBF4143输出模块无信号应答输入。
每只JBF4143输出模块后配接≤20只3W火警广播音箱。
外形结构图

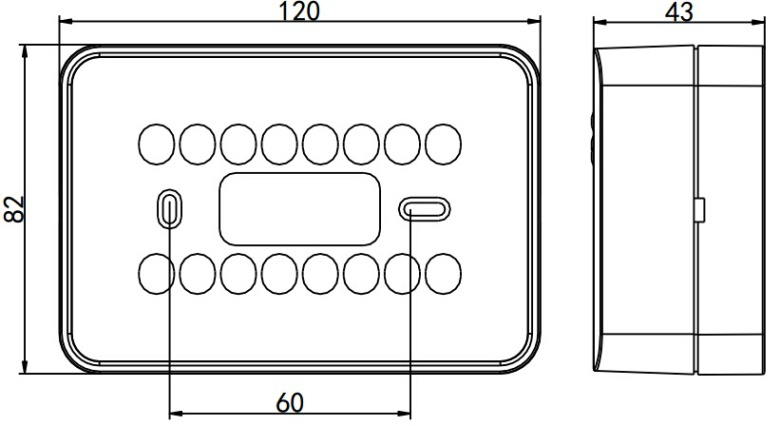

安装尺寸图

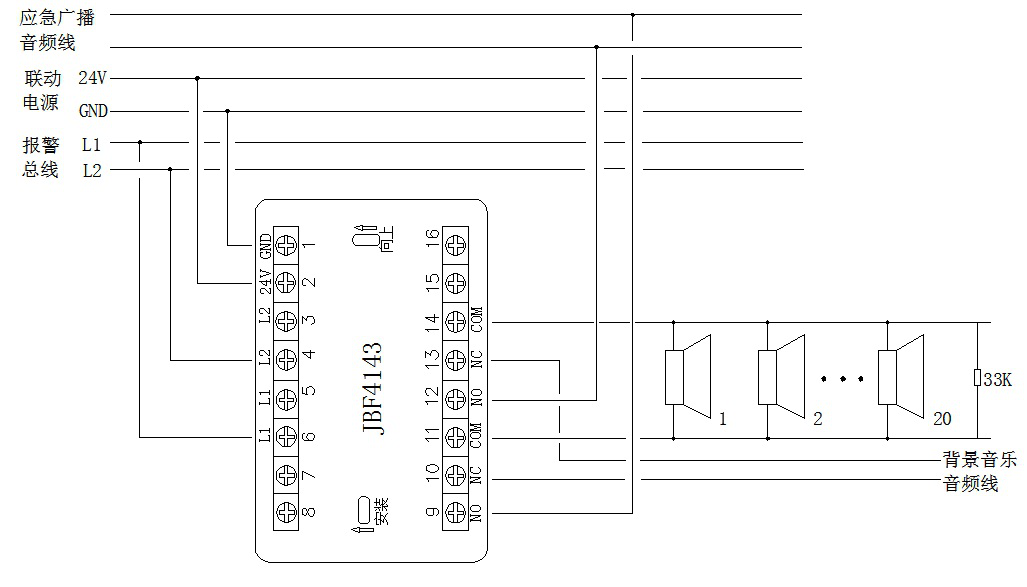

背景音乐与消防应急广播切换接线示意图
说明
端子(1)GND接24V电源-;端子(2)24V接24V电源+;区分正负极性。
端子(3、4)L2、端子(5、6)L1接报警控制器回路总线,无极性。
端子(9、12)NO为常开端,接应急广播音频线。
端子(10、13)NC为常闭端,接背景音乐音频线。
端子(11、14)COM为公共端,接应急广播扬声器≤20只,末端需配接33KΩ终端电阻。
安装注意事项
JBF4143输出模块具备扬声器线路故障检测功能,所连接的扬声器不能有分支,且必须在末端配接33KΩ终端电阻。
当终端电阻直接连接于模块底座上时,该模块将不具备输出线路故障检测功能。
